IXXAT Solution Safety
- Produits / Services : Prestations , Matériels
- Fournisseur : IXXAT
- Protocoles : ETHERNET/IP , ETHERCAT , PROFINET / PROFIBUS DA/DP
La solution Safe T100 IXXAT offre aux fabricants d’appareils une possibilité simple pour acheminer des signaux E/S sûrs via un protocole de bus de terrain sécurisé. Le module satisfait au niveau d’exigences de sécurité SIL3 selon CEI 61508 et au niveau de performances PLe / catégorie 4 selon CEI 13849-1.
Vue d’ensemble :
L’IXXAT Safe T100/PS fournit la couche PROFIsafe ainsi que le pilotage sécurisé de trois entrées à doubles canaux et d’une sortie à double canal.
Les dimensions compactes et le routage E/S Safety flexible du module sont parfaits pour l’intégration dans les solutions spécifiques aux clients.
L'IXXAT Safe T100 est actuellement disponible pour PROFIsafe.
Le support de protocoles sécurisés supplémentaires (CIP Safety et FSoE) est en cours.
Les dimensions compactes et le routage E/S Safety flexible du module sont parfaits pour l’intégration dans les solutions spécifiques aux clients.
L'IXXAT Safe T100 est actuellement disponible pour PROFIsafe.
Le support de protocoles sécurisés supplémentaires (CIP Safety et FSoE) est en cours.
Fonctions et avantages
- Toutes les fonctions et méthodes nécessaires pour obtenir le niveau sûreté SIL-3 sur une carte, simplifient la personnalisation de la carte.
- Les E/S configurables our une utilisation d'un canal unique ou double.
- Concept et équipement précertifiés pour renouveler la certification de l'appareil final.
- Mise à disposition de la documentation complète incluant approbation TÜV.
- Connectivité directe au module Anybus CampactCom pour la communication non sécurisée des bus de terrain. Communication sécurisée et non sécurisée sur le même câble.
Certification simple :
Un manuel Safety détaillé est mis à disposition pour la certification des appareils. Il décrit toutes les étapes d’intégration et de vérification nécessaires pour obtenir la certification TÜV pour les produits finis à base d’IXXAT Safe T100 en réduisant au maximum les frais générés par la procédure. Un élément essentiel dans ce contexte est la séparation claire des fonctions sécuritaires par rapport aux fonctions non sécuritaires de l’appareil fini grâce à la carte enfichable IXXAT Safe T100 pré-certifiée.

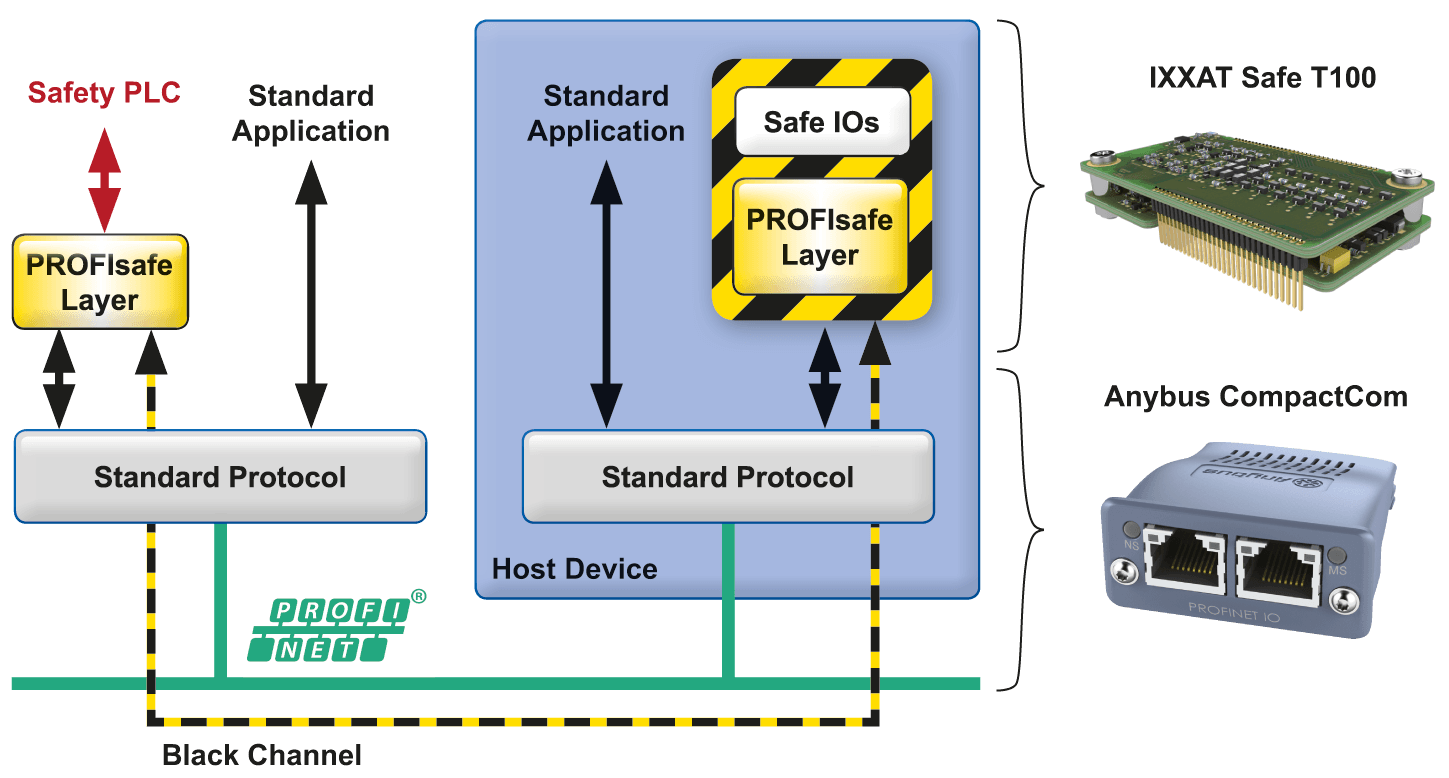

Le principe du black channel :
L'IXXAT Safe T100 est utilisé dans les appareils de clients en combinaison avec un module de communication de la série Anybus CompactCom, qui est utilisé pour implémenter la connexion de bus non sécurisée. La communication de sûreté fonctionne sur le principe du black channel au travers du module de communication Anybus CompactCom. Pour le PROFIsafe, par exemple, le module de communication endosse le rôle d'un appareil PROFINET E/S.
Kit de développement :
Un kit de développement et de référencement correspondant est disponible pour l’évaluation de l’IXXAT Safe T100. Il se compose d’une carte électronique de base avec un module de communication PROFINET-E/A Anybus-CompactCom et d’une CPU hôte, ainsi que d’un IXXAT Safe T100/PX avec connecteurs E/S Safety.
La configuration des E/S Safety est réalisée via PROFINET/PROFIsafe et assistée par un outil de configuration spécial, qui s’intègre par exemple parfaitement dans la chaîne d’outils Siemens Step7.
La configuration des E/S Safety est réalisée via PROFINET/PROFIsafe et assistée par un outil de configuration spécial, qui s’intègre par exemple parfaitement dans la chaîne d’outils Siemens Step7.
