Les répéteurs IXXAT sont utilisés pour établir un couplage physique de 2 segments ou plus d'un système de bus CAN. Ils peuvent être utilisés pour les implémentations de topologies en bus ou en étoile autant que pour des lignes de branchement longues. De plus les segments de réseau peuvent être découplés en utilisant un répéteur avec isolation galvanique.
Vue d'ensemble :
Les lignes couplées par le répéteur sont des ségments électriques indépendants, qui peuvent être terminés de manière optimale en termes de signaux. De cette manière, les topologies qui ne sont pas possibles avec simplement une ligne de bus peuvent être implémentées à cause des reflexions électriques.
Points forts :
- Économie de coûts grâce à un câblage simple
- Fiabilité du système accrue
- Protection de ligne jusqu'à 4 kV
- Presque pas d'influence sur le comportement en temps réel
Les répéteurs suivants sont disponibles :

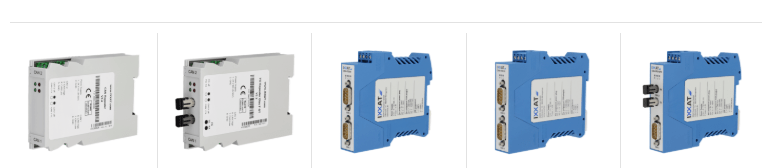

RÉPÉTEURS CAN
- Répéteurs CAN pour connexion à câble en cuivre
- Répéteurs CAN (avec CAN basse vitesse en option)
- CAN-CR200 (avec rail DIN bus)
- CAN-CR220 (extension d'isolation 4 kV)
RÉPÉTEUR CAN À FIBRE OPTIQUE
Les répéteurs à fibre optique pour les domaines à forte perturbation éléctromagnétique
Répéteur FO
CAN-CR210/FO (avec rail DIN bus)
Les répéteurs à fibre optique pour les domaines à forte perturbation éléctromagnétique
Répéteur FO
CAN-CR210/FO (avec rail DIN bus)

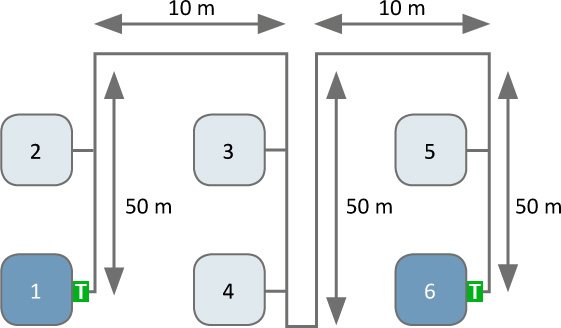

Structure bus conventionnelle
La distance entre les deux nœuds les plus éloignés (1/9) est 220 mètres
La distance entre les deux nœuds les plus éloignés (1/9) est 220 mètres

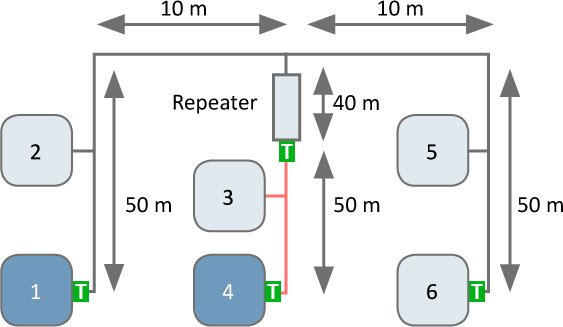

Structure étendue avec ramification par répéteur
La distance entre les deux nœuds les plus éloignés (1/6 ou 6/9) est 150 mètres
La distance entre les deux nœuds les plus éloignés (1/6 ou 6/9) est 150 mètres
Comment cela fonctionne-t-il?
Les lignes couplées par le répéteur sont des segments électriques indépendants, qui peuvent être terminés de manière optimale en termes de signaux. De cette manière, les topologies qui ne sont pas possibles avec simplement une ligne de bus peuvent être implémentées, supprimant ainsi les problèmes causés par les réflexions électriques et les atténuations.
Selon la capacité en sortie du transmetteur-récepteur, la division d'un système CAN en plusieurs sous-systèmes connectés via des répéteurs CAN, augmente le nombre maximum de nœuds bus. L'utilisation de répéteurs n'influence pas le comportement en temps réel, car en termes de comportement de transmission, cela correspond à un réseau constitué uniquement de lignes.
En termes de signaux, le répéteur correspond à une ligne avec les décalages inhérents. Par conséquence, il ne peut être utilisé pour étendre un système CAN. Cependant, utiliser des répéteurs permet d'accroître les dimensions du système de manière indirecte, comme le montre l'exemple suivant:
Selon la capacité en sortie du transmetteur-récepteur, la division d'un système CAN en plusieurs sous-systèmes connectés via des répéteurs CAN, augmente le nombre maximum de nœuds bus. L'utilisation de répéteurs n'influence pas le comportement en temps réel, car en termes de comportement de transmission, cela correspond à un réseau constitué uniquement de lignes.
En termes de signaux, le répéteur correspond à une ligne avec les décalages inhérents. Par conséquence, il ne peut être utilisé pour étendre un système CAN. Cependant, utiliser des répéteurs permet d'accroître les dimensions du système de manière indirecte, comme le montre l'exemple suivant:
