IXXAT CANnector

Pour une simple extension de portée CAN (FD) via Ethernet ou comme interface CAN connectée au PC via Ethernet.

Pont / passerelle CAN (FD), basé sur une trame ou un signal et avec des fonctions, comme par ex. manipulation de données en virgule flottante en ligne pour tous les systèmes de bus.

Enregistreur de données avec déclencheur et tampon, ainsi qu’un mode veille faible consommation avec réveil sur CAN (FD), pour l'enregistrement de données CAN (FD) basées sur des trames ou des signaux.

Une puissante plate-forme Linux permet à CANnector d'exécuter des applications complexes et des manipulations de données directement sur l'appareil. La prise en charge des fichiers de description de bus permet également un fonctionnement au niveau du signal.

En utilisant "Wake-up on CAN" et la possibilité de désactiver la fonction TX sur les bus CAN, l'appareil peut être utilisé dans des applications sensibles à l'alimentation et à la sécurité.

CANnector est disponible en plusieurs versions matérielles, qui ne diffèrent que par le nombre d'interfaces prises en charge. Le nombre maximum d'interfaces est de six CAN (donc 2 CAN FD), deux LIN, deux Digital IO et une interface esclave EtherCAT ainsi qu'Ethernet et USB. L'interface esclave EtherCAT est implémentée à l'aide d'une technologie Anybus® CompactCom de HMS, permettant également la prise en charge future d'autres protocoles Ethernet industriels. Des extensions telles que USB Wi-Fi et Bluetooth sont disponibles en option.

Ixxat CANnector offre de nombreuses fonctions supplémentaires qui permettent par exemple la visualisation et la simulation de données en direct à l'aide d'appareils mobiles (smartphone ou tablette) via Wi-Fi, ou la connectivité cloud via OPC-UA, MQTT ou via HMS Hub ™ - la propre solution de HMS de connectivité pour les données industrielles.

À l'aide de l'interface esclave EtherCAT, CANnector permet une connexion directe de réseaux basés sur CAN (FD) à des réseaux Ethernet industriels ou à une API.

Toutes les fonctions peuvent être exécutées en parallèle sur l'appareil CANnector, de sorte que l'enregistrement des données peut par exemple être exécuté en parallèle avec le pontage CAN (FD) et la visualisation des données sur les appareils mobiles.

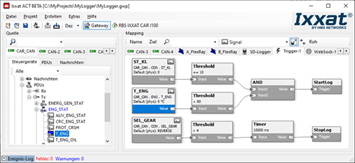

HMS fournit un outil Windows gratuit qui permet une configuration facile de CANnector, dans lequel les « connexions » entre la source et la cible sont établies en utilisant un concept de glisser-déposer. Les descriptions de bus CAN (FD) peuvent être importées en option pour la configuration. La gamme standard de fonctions peut être étendue à l'aide de l'environnement de développement et de débogage intégré et de son propre code utilisateur C ou de modèles Matlab / Simulink, qui peuvent être exécutés directement sur l'appareil.
