ISIT Passerelle multi-protocoles ISI-GTW
- Produits / Services : Logiciels , Prestations , Matériels
- Protocoles : CAN / CANOPEN / CAN FD /J1939 / DEVICENET , MODBUS RTU/ MODBUS TCP , ETHERNET/IP , PROFINET / PROFIBUS DA/DP , ETHERNET , ETHERCAT
- Fournisseur : ISIT
Passerelle pour la conversion des protocoles industriels à destination des bus CAN et Ethernet.
ISIT propose des solutions complètes pour la communication des équipements selon les protocoles industriels standardisés tels que CAN, CANopen, J1939, Ethernet TCP/IP, EtherNet/IP, ModbusTCP, EtherCAT, …
Un véritable traducteur électronique pour faire communiquer vos équipements
ISI-GTW est une passerelle de communication intelligente, polyvalente et entièrement programmable, à destination des concepteurs de produits et intégrateurs. Elle répond au besoin de faire communiquer entre eux des équipements hétérogènes, dotés d’une interface CAN ou Ethernet, dont les protocoles sont différents et souvent incompatibles.
ISI-GTW permet la communication de part et d’autre selon des protocoles standardisés ou propriétaires, et de lire, interpréter, traiter, manipuler et écrire des données afin d’assurer la communication entre deux équipements ne parlant pas le même langage.
Une offre complète, matérielle et logicielle
ISI-GTW est architecturée autour d’un processeur STM32F207 (Cortex ARM M4) et d’un environnement logiciel constitué d’un OS temps réel, des drivers bas niveaux pour la gestion des périphériques et des entrées/sorties, et des piles de communication nécessaires.
ISIT propose aussi un environnement de développement qui facilite la mise en œuvre de la passerelle pour pouvoir développer son propre applicatif.
ISI-GTW permet la communication de part et d’autre selon des protocoles standardisés ou propriétaires, et de lire, interpréter, traiter, manipuler et écrire des données afin d’assurer la communication entre deux équipements ne parlant pas le même langage.
Une offre complète, matérielle et logicielle
ISI-GTW est architecturée autour d’un processeur STM32F207 (Cortex ARM M4) et d’un environnement logiciel constitué d’un OS temps réel, des drivers bas niveaux pour la gestion des périphériques et des entrées/sorties, et des piles de communication nécessaires.
ISIT propose aussi un environnement de développement qui facilite la mise en œuvre de la passerelle pour pouvoir développer son propre applicatif.
Exemples d'applications :
Développement sur mesure
S’appuyant sur ses compétences reconnues, tant dans le domaine des réseaux industriels que des systèmes embarqués, ISIT peut étudier votre cahier des charges, et vous proposer une solution sur-mesure à partir des ressources de ISI-GTW. ISIT assure alors le développement, la production et le conditionnement de votre passerelle, personnalisée et évolutive, quelle que soit la quantité souhaitée et vos contraintes de cadencement. Le logiciel applicatif peut-être préchargé à la livraison.
La carte reste cependant accessible pour une modification du firmware au travers de son interface JTAG. La carte a été conçue pour être résistante aux contraintes environnementales sévères. Elle dispose d’entrées/sorties protégées et d’extensions comme l’USB, un slot pour accueillir une mémoire SD, ou bien encore des contacts de type DIP-switch.
La carte reste cependant accessible pour une modification du firmware au travers de son interface JTAG. La carte a été conçue pour être résistante aux contraintes environnementales sévères. Elle dispose d’entrées/sorties protégées et d’extensions comme l’USB, un slot pour accueillir une mémoire SD, ou bien encore des contacts de type DIP-switch.

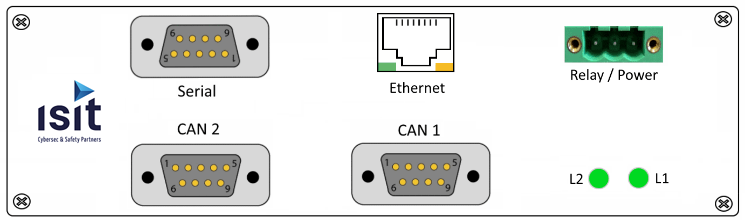

2 possibilités d'intégration : carte ou boîtier
Format carte :
ISI-GTW peut être insérée dans un boitier. 4 perçages sont prévus pour une fixation par des entretoises. Les connecteurs de type « borniers » sont alors recommandés pour une facilité de câblage dans le boitier (Ref : ISI-GTW-PCB).
Format boitier :

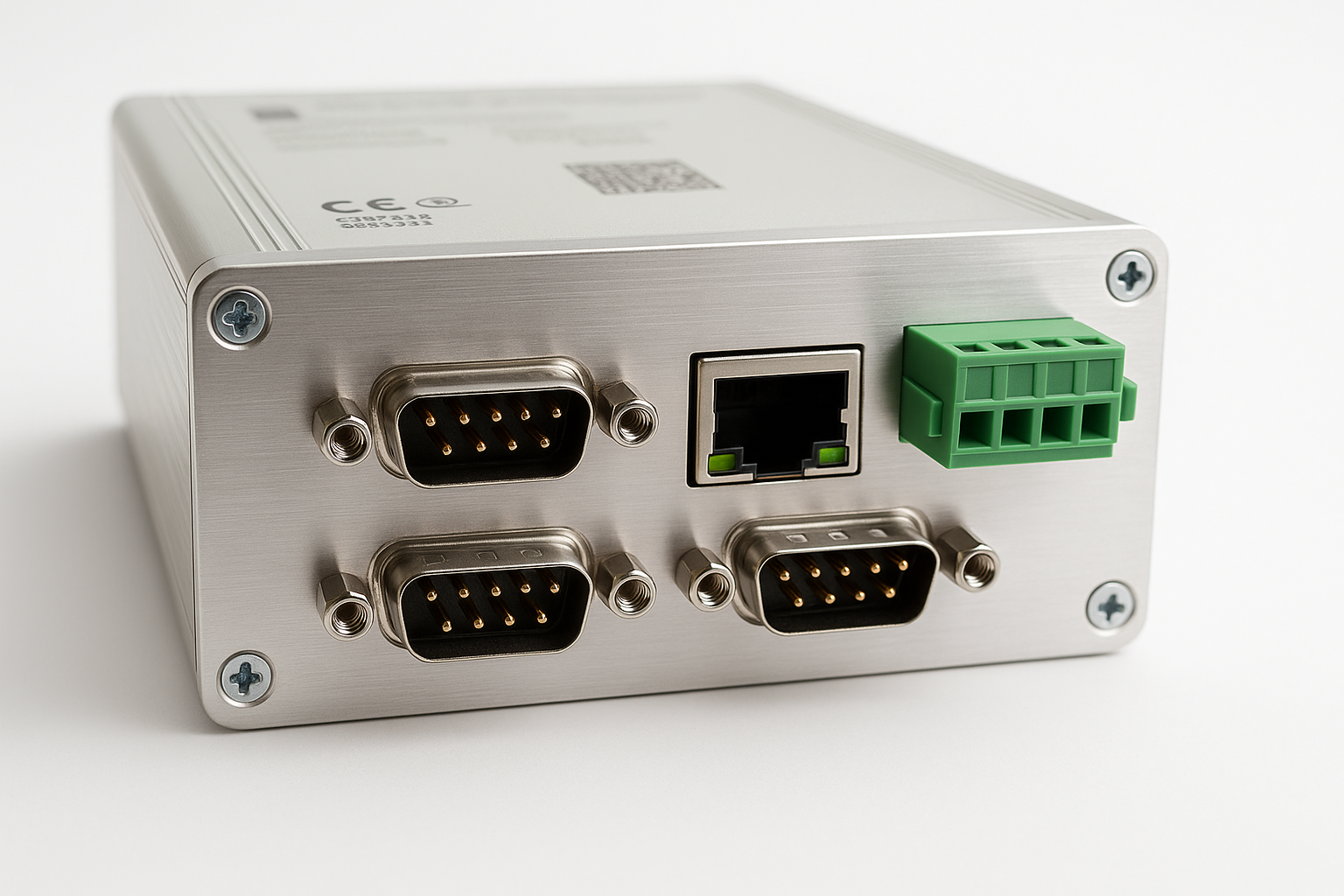

ISI-GTW est également disponible sous la forme d’un boitier en aluminium. Cette configuration offre la protection mécanique et électrique nécessaire à l’intégration d’ISI-GTW dans une armoire électrique (Ref : ISI-GTW-CASE). La fixation est réalisée simplement par un clipsage sur rail DIN. Des connecteurs de type « DB9 » sont utilisés pour simplifier et sécuriser les liaisons entre les différents équipements.
ISI-GTW peut être insérée dans un boitier. 4 perçages sont prévus pour une fixation par des entretoises. Les connecteurs de type « borniers » sont alors recommandés pour une facilité de câblage dans le boitier (Ref : ISI-GTW-PCB).
Format boitier :
ISI-GTW est également disponible sous la forme d’un boitier en aluminium. Cette configuration offre la protection mécanique et électrique nécessaire à l’intégration d’ISI-GTW dans une armoire électrique (Ref : ISI-GTW-CASE). La fixation est réalisée simplement par un clipsage sur rail DIN. Des connecteurs de type « DB9 » sont utilisés pour simplifier et sécuriser les liaisons entre les différents équipements.
Une solution « clé en main » et spécifique à votre besoin
Avec ISI-GTW, vous disposez du moyen de faire communiquer entre eux des équipements dont les protocoles sont différents, que ce soit sur bus CAN, Ethernet ou une liaison série.
Les standards de communication sont pris en charge, ainsi que les outils logiciels nécessaires au bon fonctionnement de la carte. Il ne reste plus qu’à réaliser le logiciel spécifique au traitement de vos données et process, non accessible avec les passerelles classiques disponibles sur le marché, qui ne disposent pas de la possibilité d’une programmation en C/C++ dans un contexte d’environnement multitâches.
Les standards de communication sont pris en charge, ainsi que les outils logiciels nécessaires au bon fonctionnement de la carte. Il ne reste plus qu’à réaliser le logiciel spécifique au traitement de vos données et process, non accessible avec les passerelles classiques disponibles sur le marché, qui ne disposent pas de la possibilité d’une programmation en C/C++ dans un contexte d’environnement multitâches.
