IHR Solutions CAN
- Produits / Services : Logiciels , Matériels
- Protocoles : CAN / CANOPEN / CAN FD /J1939 / DEVICENET
- Fournisseur : IHR
Réputée en tant que fabricant d’outils de diagnostic et d'émulation pour le bus LIN, IHR propose également des solutions CAN avec différents outils logiciels et matériels tels que CAN Stick, Auto CAN et CANSpider.

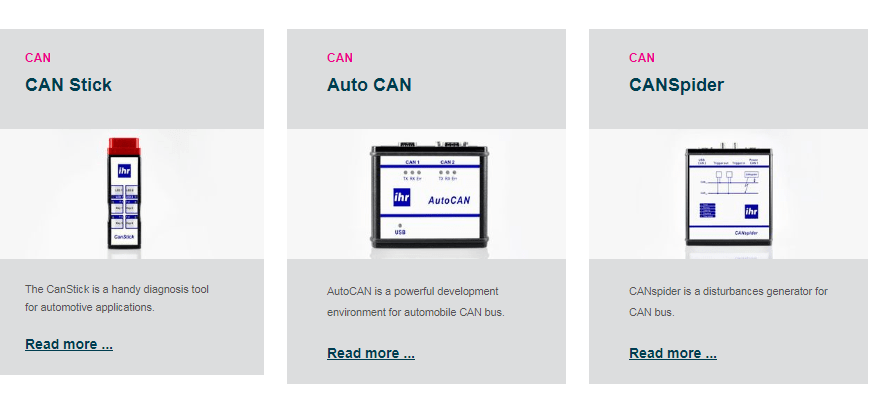

CAN Stick
L'outil, conçu pour un usage intensif, est destiné aux environnements de fabrication en série. Il dispose d’un outil de diagnostic rapide. À l'aide de quatre touches programmables, l'utilisateur peut envoyer des messages CAN et démarrer des événements. Six LEDs, également programmables, rendent compte des actions accomplies à l’opérateur. L'appareil est alimenté par le connecteur OBD-2 et n'a pas besoin de fournitures supplémentaires.
Le CAN Stick dispose d’un microcontrôleur doté de son propre système d’exploitation et de sa mémoire flash (64 ko). La séquence du programme CAN est transmise du PC hôte au Can Stick via une connexion RS232. Ensuite, le Can Stick fonctionne de manière autonome.
Pour créer un programme pour CAN Stick, deux outils logiciels sont nécessaires: le compilateur avec l'environnement de projet et l'outil Flash pour télécharger le fichier binaire. La livraison comprend des exemples de projets dans lesquels les fonctions des touches et des voyants sont prédéfinies. Les séquences de messages peuvent être ajoutées, puis compilées, liées et envoyées au CAN Stick.
Auto CAN
Il participe à l'ensemble du processus de conception, de simulation et de test des bus pour l’automobile. Outre certaines fonctions de base telles que l’affichage des trames et des signaux, il prend en charge une simulation totalement hors ligne, une semi-simulation, la surveillance du réseau et une relecture du trafic réseau basée sur le fichier des évènements.
Caractéristiques
- Supporte CAN2.0A et CAN2.0B
- Support châssis étendu et châssis standard conformes aux exigences de la norme ISO11898
- Prise en charge du débit en bauds de 40 Kbits / s à 1 Mbits / s et la quantité de temps est configurable
- Prendre en charge la surveillance du réseau, la semi-simulation et la simulation de la topologie de réseau virtuel
- Prendre en charge la création et les modifications des bases de données CAN dbc, ainsi que la table des valeurs, le multiplexage des signaux et la matrice de communication
- Affichage en temps réel des ondes de signal dans la fenêtre d'affichage des ondes
- Enregistrement de données et analyse rapide sur des fichiers journaux super volumineux
- Les relations entre les nœuds, les messages et les signaux peuvent être programmées avec un langage de type C
- Les versions allemande, anglaise et chinoise sont disponibles
CANSpider
Les utilisateurs peuvent utiliser CANSpider pour imposer des perturbations arbitraires et reproductibles sur le bus CAN. CANSpider peut modifier le niveau logique sur le bus pour simuler les défauts définis dans la norme ISO 11898 (Contrôleur CAN à destination des véhicules routiers).
CANSpider permet ainsi de tester votre produit CAN en vue d’une certification, avec génération des rapports de tests.
