GEMAC CANvision
- Fournisseur : GEMAC
- Protocoles : CAN / CANOPEN
- Produits / Services : Analyseurs de protocoles , Logiciels , Matériels

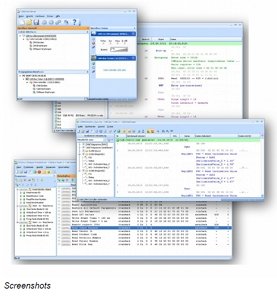

Le CANvision® - Protocol Monitor est l'outil logiciel le plus utilisé chez GEMAC. Il est conçu pour le développement, la configuration, la mise en service et la surveillance des réseaux CAN. Il permet de voir, d’analyser le trafic de données, de filtrer et d’envoyer vos propres messages.

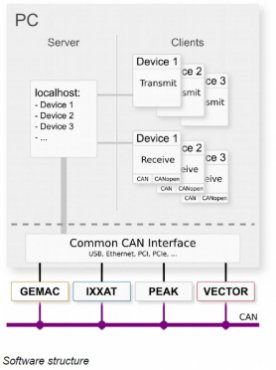

Le CANvision® - Protocol Monitor est un outil très performant pour le développement, le démarrage, la surveillance et le service des réseaux CAN. Grâce à sa conception modulaire et fonctionnant selon le principe client/serveur, il est d’une prise en main facile et peut être facilement déployé. Cette approche client/serveur permet de contrôler à distance les serveurs connectés aux interfaces CAN, par conséquent, les interfaces CAN ne doivent pas nécessairement être disponibles localement.
L’autre avantage de cette architecture est que cela rend le CANvision® agnostique vis-à-vis de l’origine de ces interfaces CAN et prend donc en charge les matériels des différents fabricants tels que GEMAC, IXXAT, PEAK et Vector.
Comme caractéristiques principales, on peut noter :
L’autre avantage de cette architecture est que cela rend le CANvision® agnostique vis-à-vis de l’origine de ces interfaces CAN et prend donc en charge les matériels des différents fabricants tels que GEMAC, IXXAT, PEAK et Vector.
Comme caractéristiques principales, on peut noter :
- Support de diverses interfaces CAN (GEMAC, IXXAT, PEAK, Vector)
- Possibilité d'utiliser simultanément de nombreuses interfaces CAN
- Affichage de la charge du bus, ainsi que des conditions de transmission, de réception et d'erreur
- Partage des interfaces CAN sur le réseau (détection automatique via le service « Bonjour »)
Module CAN : (Optionnel)
- Transmission unique et cyclique de messages CAN ainsi que de séquences (listes de transmission)
- Décodage symbolique intégré des messages CAN (importation de fichiers DBC via l'éditeur de symboles CAN)
Module CAN : (Optionnel)
- Décodage/Interprétation de tous les messages reçus en tant que SDO, PDO, NMT, Sync, Timestamp, Heartbeat et objets d'urgence, ainsi que l'affichage des contenus PDO
- Filtrage en fonction des types d'objets et des ID de nœuds
- Normes : CiA 301, 302, 1301, Profils : 401, 402, 404, 405, 406, 408, 410, extensible
- Importation de fichiers EDS et DCF
Module SAE J1939 : (Optionnel)
- Décodage/Interprétation de tous les messages reçus avec l'adresse source, le groupe de paramètres (PGN) et les signaux individuels (paramètre suspect - SPN) avec le nom, la valeur et l'unité.
- Décodage supplémentaire des extensions utilisées par ISOBUS et NMEA 2000
- Filtrage en fonction de l'adresse source, du PGN et du SPN
