GEMAC CAN-Bus Tester 2 Analyseur
- Protocoles : CAN / CANOPEN
- Produits / Services : Analyseurs de protocoles , Logiciels , Matériels
- Fournisseur : GEMAC

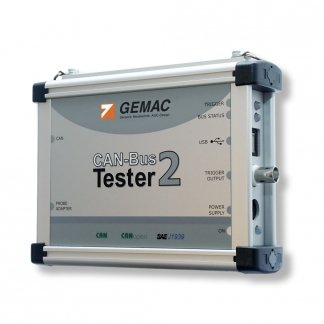

Le CAN-Bus Tester 2 est un appareil de mesure largement utilisé pour le contrôle des paramètres du bus CAN. Le CBT-2 vérifie la configuration du bus avant de lancer le test du câblage, mesure les conditions d'utilisation sur la couche physique et analyse les données des nœuds CAN avec le moniteur de protocole.
Le moniteur dispose d’une longue trace d’enregistrement et montre facilement les erreurs dispersées et sporadiques. Il dispose également d’une détection de perte du signal.

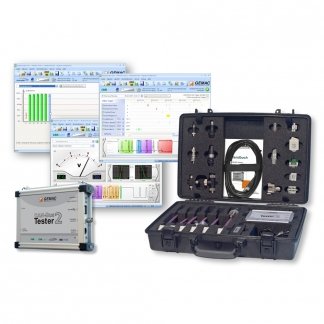

La sortie de déclenchement (trigger) permet d'afficher des données à partir d'un seul nœud du bus. Le contenu de la valise, avec un ensemble complet d'adaptateurs disponibles, permet d'utiliser l'appareil dans tous types d’environnements. Vous pouvez enregistrer vos mesures et imprimer un état directement à partir du logiciel fourni avec l’appareil.
Le CAN-Bus Tester 2 constitue un appareil de mesure universel pour la mise en service, l'analyse, la surveillance, le dépannage et la maintenance des installations utilisant les bus CAN. Les problèmes typiques qui se produisent pendant le fonctionnement des installations de bus CAN, tels que les défaillances de nœuds, les défauts dans la communication ou l'arrêt complet de l'usine, ont souvent leurs origines dans les caractéristiques physiques du bus. Le CAN-Bus Tester 2 fournit une vue d'ensemble des conditions de signal sur le bus, ce qui vous aide à localiser et rectifier les causes d'erreur qui se produisent fréquemment, sans pertes de temps inutiles. Vous pouvez assurer un câblage de bus correct et vérifier les propriétés de transmission lors de l'installation. Vous pouvez également effectuer des comparaisons de mesures directement sur l'installation en cours de fonctionnement, tout au long de sa durée de vie et ainsi prévenir les temps d'arrêt.
La sortie de déclenchement (trigger) permet d'afficher des données à partir d'un seul nœud du bus. Le contenu de la valise, avec un ensemble complet d'adaptateurs disponibles, permet d'utiliser l'appareil dans tous types d’environnements. Vous pouvez enregistrer vos mesures et imprimer un état directement à partir du logiciel fourni avec l’appareil.
Le CAN-Bus Tester 2 constitue un appareil de mesure universel pour la mise en service, l'analyse, la surveillance, le dépannage et la maintenance des installations utilisant les bus CAN. Les problèmes typiques qui se produisent pendant le fonctionnement des installations de bus CAN, tels que les défaillances de nœuds, les défauts dans la communication ou l'arrêt complet de l'usine, ont souvent leurs origines dans les caractéristiques physiques du bus. Le CAN-Bus Tester 2 fournit une vue d'ensemble des conditions de signal sur le bus, ce qui vous aide à localiser et rectifier les causes d'erreur qui se produisent fréquemment, sans pertes de temps inutiles. Vous pouvez assurer un câblage de bus correct et vérifier les propriétés de transmission lors de l'installation. Vous pouvez également effectuer des comparaisons de mesures directement sur l'installation en cours de fonctionnement, tout au long de sa durée de vie et ainsi prévenir les temps d'arrêt.
Domaines d’application :
- Mise en service des usines
- Test de câblage, vérification des équipements
- Maintenance des usines pour les bus CAN
- Dépannage et analyse du bus physique
- Développement de modules CAN
- Test final dans la production
Caractéristiques CAN-Bus Tester 2
- Protocoles supportés :
- CAN, CANopen, DeviceNet, SAE J1939, ISOBUS
- Baud rates (5 kbit/s ... 1 Mbit/s)
- Mesure de l’intégrité du signal :
- Niveau de qualité général (0 ... 100 %)
- Gamme de tension sans perturbations, fronts montants et descendants
- Surveillance continue :
- Bus status, bus traffic load, error frame counter
- Trigger en ligne (surveillance en temps réel du bus pour les erreurs logiques et physiques)
- Moniteur de protocole convivial (CAN, CANopen)
- Test de câbles (courts-circuits, coupures, résistances de boucle, longueur de câble)
- Logiciel d'application simple :
- Gestion des mesures (types de mesure, points de mesure, temps de mesure)
- Rapport de test complet : une grande variété de fonctions d'exportation disponible
A propos de GEMAC :
Le monde du diagnostic de bus de terrain CAN avancé.
Les outils de diagnostic de bus de terrain GEMAC mesurent non seulement au niveau du protocole, mais ils plongent profondément dans les couches physiques. Avec leur large éventail de fonctions de diagnostic, tant pour la couche physique des bus que pour l’analyse des protocoles, ils permettent de détecter facilement les problèmes sur un bus, de vérifier et valider la qualité des échanges avec les actionneurs et les capteurs, et de rétablir la pleine fonctionnalité de votre installation. Avec le support intégré pour les bus CAN, CANopen, DeviceNet, SAE J1939 et ISOBUS, ces outils peuvent être utilisés dans de nombreux domaines différents.
Les outils de diagnostic de bus de terrain GEMAC mesurent non seulement au niveau du protocole, mais ils plongent profondément dans les couches physiques. Avec leur large éventail de fonctions de diagnostic, tant pour la couche physique des bus que pour l’analyse des protocoles, ils permettent de détecter facilement les problèmes sur un bus, de vérifier et valider la qualité des échanges avec les actionneurs et les capteurs, et de rétablir la pleine fonctionnalité de votre installation. Avec le support intégré pour les bus CAN, CANopen, DeviceNet, SAE J1939 et ISOBUS, ces outils peuvent être utilisés dans de nombreux domaines différents.

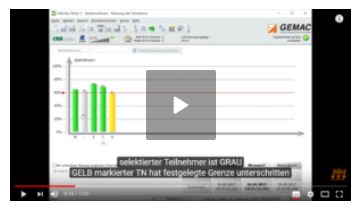

Vidéo présentant le logiciel
