PB-Q ONE : Le testeur multifonction pour une analyse complète et précise d’un réseau PROFIBUS
Les tableaux et diagrammes compliqués et incompréhensibles sont d’un autre temps ! Le PB-Q ONE est un appareil multifonction qui mesure en quelques secondes et de manière fiable les paramètres physiques et la communication de votre réseau PROFIBUS.
Fonctions du PB-Q ONE
Le PB-Q ONE détecte et évalue de manière fiable l'état de la qualité de transmission physique et logique dans le réseau. Le matériel est connecté de manière passive au réseau PROFIBUS par un adaptateur fourni.
Avec le testeur PROFIBUS PB-Q ONE, les niveaux de transmission des esclaves en fonctionnement peuvent être évalués physiquement (tensions différentielles, temps de montée, réponse transitoire) et affichés sous forme de diagramme à barres prenant également en compte les pilotes 7V des appareils PROFIBUS modernes. Tous les résultats de mesure et de test peuvent être affichés et enregistrés sur le PC via un logiciel fourni. Le logiciel est facile à utiliser. Une navigation simple par menus vous permet de basculer entre un mode diagnostic et un mode expert.
Le PB-Q ONE détecte et évalue de manière fiable l'état de la qualité de transmission physique et logique dans le réseau. Le matériel est connecté de manière passive au réseau PROFIBUS par un adaptateur fourni.
Avec le testeur PROFIBUS PB-Q ONE, les niveaux de transmission des esclaves en fonctionnement peuvent être évalués physiquement (tensions différentielles, temps de montée, réponse transitoire) et affichés sous forme de diagramme à barres prenant également en compte les pilotes 7V des appareils PROFIBUS modernes. Tous les résultats de mesure et de test peuvent être affichés et enregistrés sur le PC via un logiciel fourni. Le logiciel est facile à utiliser. Une navigation simple par menus vous permet de basculer entre un mode diagnostic et un mode expert.
Evaluation de la qualité physique du réseau PROFIBUS

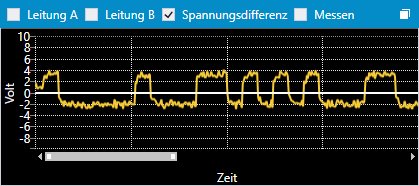

Intégrité du signal
Le testeur PROFIBUS PB-Q ONE est capable de déterminer la valeur de la différence de tension ainsi que la forme des signaux lors des transmissions de télégramme PROFIBUS. Les résultats sont visualisés sous la forme d'un diagramme à barres, montrant une indication sur la qualité pour chaque dispositif présent sur le bus analysé.
Le testeur PROFIBUS PB-Q ONE est capable de déterminer la valeur de la différence de tension ainsi que la forme des signaux lors des transmissions de télégramme PROFIBUS. Les résultats sont visualisés sous la forme d'un diagramme à barres, montrant une indication sur la qualité pour chaque dispositif présent sur le bus analysé.

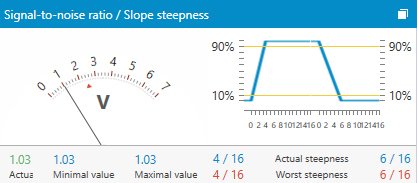

Rapport signal à bruit
Le rapport signal à bruit indique la distance la plus courte entre un "0" logique et le "1" logique. Il montre dans quelle mesure le signal d'un appareil est affecté par des interférences externes ou des fluctuations de signal. Il aide à reconnaître les erreurs physiques sporadiques.
Le rapport signal à bruit indique la distance la plus courte entre un "0" logique et le "1" logique. Il montre dans quelle mesure le signal d'un appareil est affecté par des interférences externes ou des fluctuations de signal. Il aide à reconnaître les erreurs physiques sporadiques.
Evaluation de la qualité de la communication

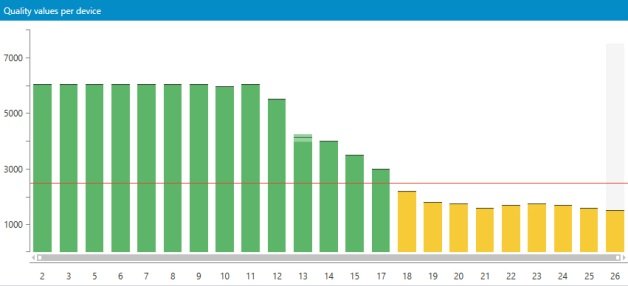

Information sur les périphériques
Tous les périphériques présents sur le bus sont présentés sous la forme d'un diagramme en arbre, y compris l'adresse, le nom du module et le symbole de l'appareil (accès via le fichier GSD). La surbrillance des couleurs (vert, jaune, rouge) fournit une évaluation rapide de l'état de chaque périphérique qui comprend une évaluation de la tension différentielle, des fronts montants et de la réponse transitoire. En conséquence, tous les effets capacitifs, inductifs et résistifs deviennent visibles.
Tous les périphériques présents sur le bus sont présentés sous la forme d'un diagramme en arbre, y compris l'adresse, le nom du module et le symbole de l'appareil (accès via le fichier GSD). La surbrillance des couleurs (vert, jaune, rouge) fournit une évaluation rapide de l'état de chaque périphérique qui comprend une évaluation de la tension différentielle, des fronts montants et de la réponse transitoire. En conséquence, tous les effets capacitifs, inductifs et résistifs deviennent visibles.

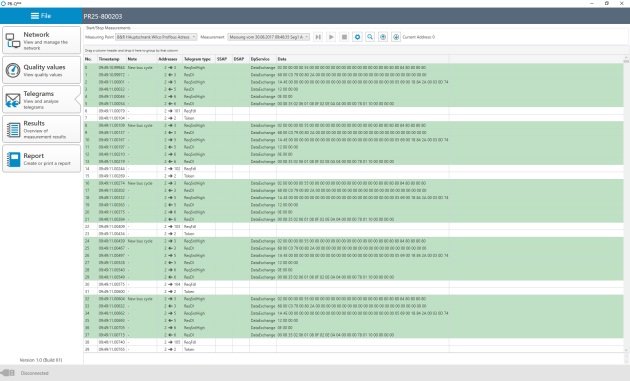

Mode Télégramme
Le mode télégramme étend la gamme d'analyses. Un grand nombre de filtres et de déclencheurs est disponible pour analyser le trafic de données en termes d'événements mais également certains contenus de données.
Le mode télégramme étend la gamme d'analyses. Un grand nombre de filtres et de déclencheurs est disponible pour analyser le trafic de données en termes d'événements mais également certains contenus de données.

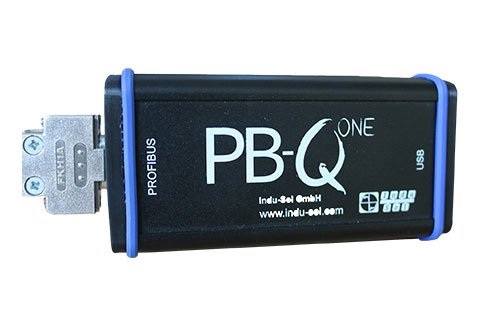

Simulation d’un Maître PROFIBUS
Le simulateur maître intégré est conçu pour déterminer la topologie du bus réellement câblé et analyser la qualité du signal des dispositifs de bus connectés. Le simulateur maître est utilisé en mode hors ligne sans PLC.
Le simulateur maître intégré est conçu pour déterminer la topologie du bus réellement câblé et analyser la qualité du signal des dispositifs de bus connectés. Le simulateur maître est utilisé en mode hors ligne sans PLC.
Les avantages du PB-Q ONE
- Vous gagnez du temps : le PB-Q ONE fournit des résultats de mesure en quelques secondes, qui peuvent être facilement évalués
- Vous simplifiez le processus d’analyse : aide intégrée à l’appareil et évaluation simple avec édition de rapport clair autorisant l'utilisation de l’appareil même sans grande connaissance préalable.
- Vous gagnez de l’argent : le PB-Q ONE est un appareil multifonction abordable qui vous aide dans de nombreuses tâches de maintenance PROFIBUS.
- Evaluation de la qualité globale du réseau PROFIBUS : le PB-Q ONE est un appareil multifonction qui évalue de manière fiable à la fois les paramètres physiques et la communication de votre réseau PROFIBUS.
- Un appareil pour plusieurs tâches : avec le PB-Q ONE, vous disposez d'un appareil capable à la fois de mesurer les paramètres physiques et d’analyser la communication pour la mise en service, la maintenance, l'entretien et le dépannage de vos réseaux PROFIBUS.
- Prise en main facile : le PB-Q ONE est simple et intuitif à utiliser. Avec des affichages clairs, un diagnostic de qualité basé sur le principe du feu de circulation (3 niveaux d’alertes, vert=OK, orange=avertissements et rouge=erreurs) et de nombreuses autres fonctions faciles à utiliser, la pré-connaissance et l'utilisation régulière ne sont pas une condition préalable pour utiliser le PB-Q ONE avec succès
Partenaire historique d’ISIT, la société InduSol est experte depuis 15 ans dans les solutions industrielles pour l’analyse, le diagnostic et la maintenance des réseaux industriels, et plus particulièrement dans les technologies PROFINET et PROFIBUS mais également dans la résolution des problèmes associées à la CEM.
ISIT fournit la formation et le support technique pour les produits de la gamme InduSol.
Sur demande, nous pouvons réaliser une démonstration du PB-Q ONE.
ISIT fournit la formation et le support technique pour les produits de la gamme InduSol.
Sur demande, nous pouvons réaliser une démonstration du PB-Q ONE.
Contactez-nous pour plus d'informations.
