Nouvelle version v6.1.2 du logiciel OPTYMO
Pensé spécifiquement pour le secteur de l’électronique, OPTYMO s’adresse aux sociétés qui conçoivent ou assemblent des cartes électroniques ou des systèmes complets. Ce progiciel intéresse les ingénieurs de conception, les services achats et les responsables de production, par sa capacité à gérer la sélection des composants, les commandes clients, la chaine d’approvisionnement, les achats, les stocks et la production.
ISIT annonce la nouvelle version OPTYMO v6.1.2, avec des évolutions importantes concernant la gestion des données fabricant par lots de composants et l’impression des étiquettes.
ISIT annonce la nouvelle version OPTYMO v6.1.2, avec des évolutions importantes concernant la gestion des données fabricant par lots de composants et l’impression des étiquettes.
Gestion des données fabricant par lots de composants :

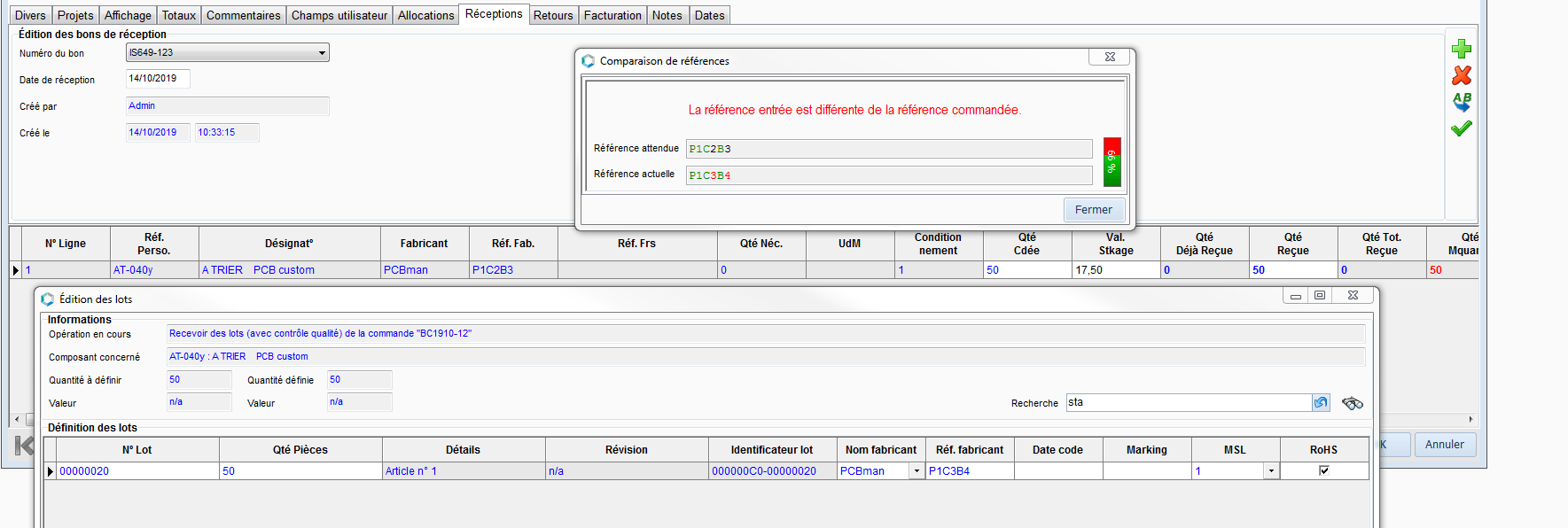

La gestion par lots permet une traçabilité des composants achetés, afin d’en connaitre ensuite la provenance en cas de problème dans une production. Cela peut aussi constituer une obligation contractuelle dans la gestion des composants. avec Optymo 6.1.2, lors de la réception de composants (commande fournisseur), il est possible d’associer au lot les données suivantes :
- Nom du fabricant
- Référence du fabricant
- Date code
- Marking
- Conformité RoHS
- Niveau MSL
Quand la gestion des numéros de série est activée, toutes les données fabricant sont partagées de façon à ne pas trop impacter la base de données. De la même manière, lors de la division des lots (p.ex. : cas d’une bobine divisée en 2 parties), le procédé de partage est mis en œuvre automatiquement.
Par la suite, lors de la saisie de quantités (réservation dans un BT par exemple), même si le composant est en mode de gestion automatique de lot, une boite de dialogue s’ouvre pour permettre la sélection du « bon » lot.
Une fonction de recherche a été ajoutée afin de faciliter la sélection. La recherche peut être faite en l’occurrence via un numéro unique de lot.
À cette fin, il est suggéré d’imprimer sur les étiquettes d’identification des composants ce numéro unique (voir le paragraphe suivant sur l’impression des étiquettes).
Les données fabricant sont visibles dans toutes fenêtres où des lots de composants peuvent être affichés. De la même manière, des champs ont été ajoutés dans le générateur de rapport afin de publier toutes ces informations.

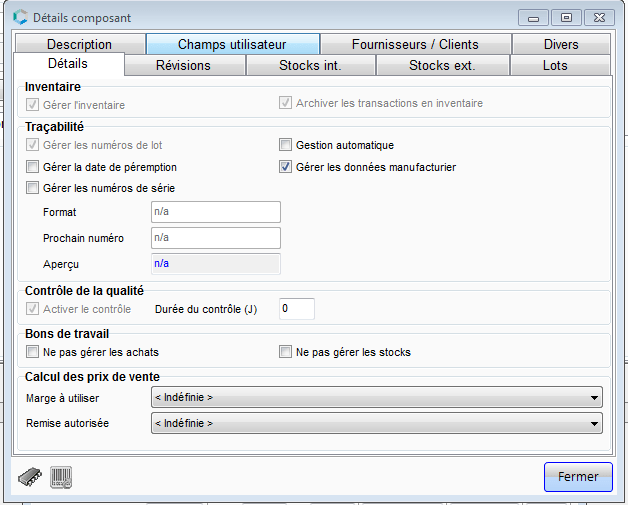

Il faut noter que la gestion des données manufacturier n’est pas obligatoire. Le choix se fait pièce à pièce grâce à une case à cocher (voir figure ci-dessous), qui a été ajoutée à cet effet dans les détails composant. Le paramètre peut être modifié par importation afin d’affecter rapidement tout ou partie des composants de la base.
Par la suite, lors de la saisie de quantités (réservation dans un BT par exemple), même si le composant est en mode de gestion automatique de lot, une boite de dialogue s’ouvre pour permettre la sélection du « bon » lot.
Une fonction de recherche a été ajoutée afin de faciliter la sélection. La recherche peut être faite en l’occurrence via un numéro unique de lot.
À cette fin, il est suggéré d’imprimer sur les étiquettes d’identification des composants ce numéro unique (voir le paragraphe suivant sur l’impression des étiquettes).
Les données fabricant sont visibles dans toutes fenêtres où des lots de composants peuvent être affichés. De la même manière, des champs ont été ajoutés dans le générateur de rapport afin de publier toutes ces informations.
Il faut noter que la gestion des données manufacturier n’est pas obligatoire. Le choix se fait pièce à pièce grâce à une case à cocher (voir figure ci-dessous), qui a été ajoutée à cet effet dans les détails composant. Le paramètre peut être modifié par importation afin d’affecter rapidement tout ou partie des composants de la base.
Impression des étiquettes :
Il est maintenant possible d’imprimer des étiquettes directement depuis Optymo.
Pour ce faire, l’intégration des imprimantes « QL » de Brother a été faite.
Le système permet de gérer plusieurs imprimantes qui seraient reliées à l’ordinateur.

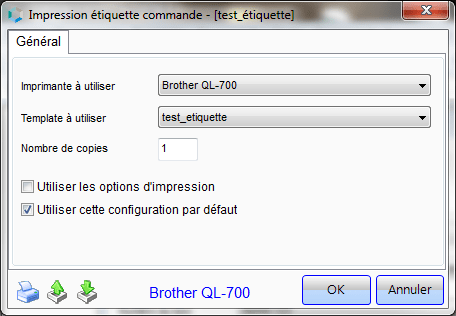

Pour pouvoir imprimer des étiquettes, il suffit de choisir dans le dialogue de configuration d’impression (voir figure ci-dessous) :
Pour ce faire, l’intégration des imprimantes « QL » de Brother a été faite.
Le système permet de gérer plusieurs imprimantes qui seraient reliées à l’ordinateur.
Pour pouvoir imprimer des étiquettes, il suffit de choisir dans le dialogue de configuration d’impression (voir figure ci-dessous) :
- L’imprimante à utiliser
- Le template d’étiquette à utiliser (le template est à définir avec le logiciel « P-Touch Éditor » fourni avec les imprimantes QL).
- Le nombre de copies à imprimer.
L’ensemble de ces paramètres est stocké dans des configurations utilisateur. De cette façon, chaque type d’étiquette peut être imprimé rapidement sans rien avoir à faire. En fait, dans les menus, sont proposés deux choix :
Il est possible d’imprimer des étiquettes depuis les fenêtres suivantes :
Si aucune sélection de composant n’est faite, une seule étiquette est imprimée sinon, autant d’étiquettes sont imprimées qu’il y a de lignes sélectionnées.
Les templates d’étiquette (fichiers LBX) sont à définir avec le logiciel « P-Touch Éditor » fourni avec les imprimantes QL. Dans les objets placés dans le template, il faut spécifier comme nom d’objet un mot clé encadré par des accolades (ex : {partNumber}) afin que les informations voulues soient imprimées.
Les fichiers LBX doivent être placés dans le répertoire « Configurations » d’Optymo. Tout comme les impressions « normales », les configurations en tant que telles sont partagées entre les usagers (répertoire « Configurations » du serveur Optymo).

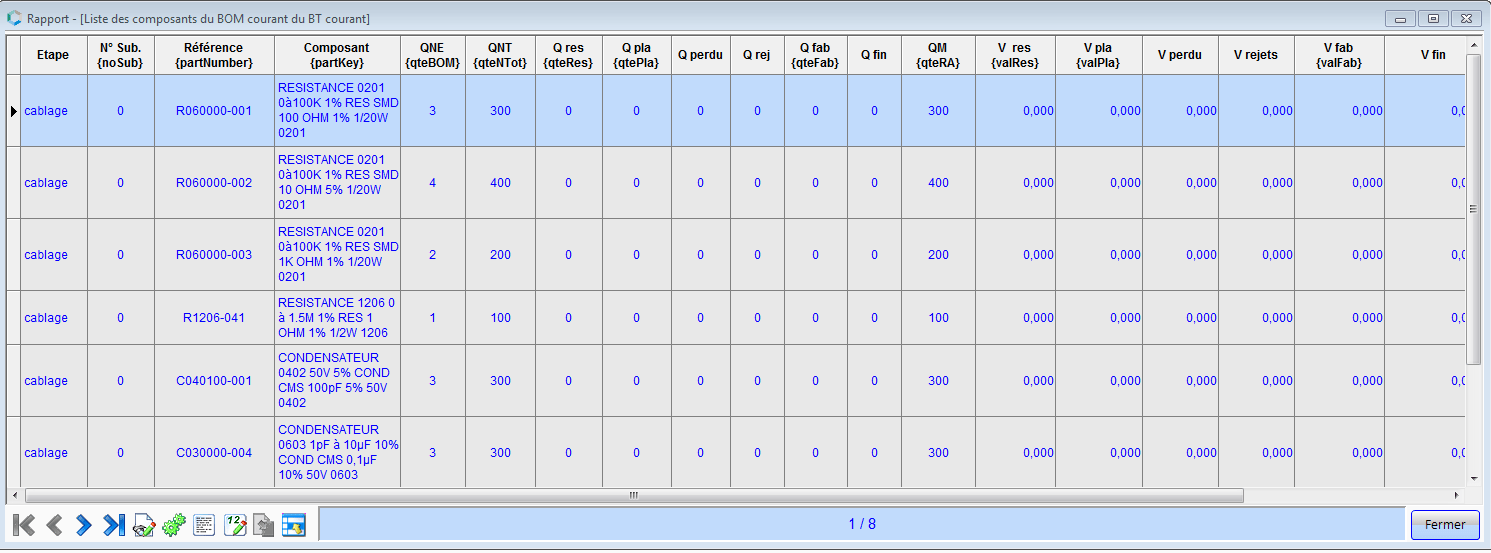

En ce qui concerne les rapports, le mot clé utilisé est défini dans le libellé de chaque champ affiché dans le rapport. Si le libellé n’est composé que d’un mot, ce mot est pris comme mot clé sinon il est également possible de le spécifier comme ceci : « Libellé colonne {motClé} » (voir figure ci-dessous).
- Configurer et imprimer (ouverture d’un dialogue de configuration)
- Imprimer selon une configuration spécifique (impression directe).
Il est possible d’imprimer des étiquettes depuis les fenêtres suivantes :
- Composants
- Détails composant (onglet « Lots »)
- Dialogue d’affichage / édition des lots
- Commandes fournisseur
- Commandes client.
- Rapports.
Les templates d’étiquette (fichiers LBX) sont à définir avec le logiciel « P-Touch Éditor » fourni avec les imprimantes QL. Dans les objets placés dans le template, il faut spécifier comme nom d’objet un mot clé encadré par des accolades (ex : {partNumber}) afin que les informations voulues soient imprimées.
Les fichiers LBX doivent être placés dans le répertoire « Configurations » d’Optymo. Tout comme les impressions « normales », les configurations en tant que telles sont partagées entre les usagers (répertoire « Configurations » du serveur Optymo).
En ce qui concerne les rapports, le mot clé utilisé est défini dans le libellé de chaque champ affiché dans le rapport. Si le libellé n’est composé que d’un mot, ce mot est pris comme mot clé sinon il est également possible de le spécifier comme ceci : « Libellé colonne {motClé} » (voir figure ci-dessous).
L'impact d’OPTYMO V6.1.2 :
Avec cette nouvelle version d’OPTYMO (pouvant aussi être enrichie par les modules « Optymo Compta » et « Optymo Alerte »), de nombreuses améliorations et nouveautés sont amenées, pour une utilisation d’Optymo permettant des gains de temps significatifs, une communication plus performante et fiable, une traçabilité améliorée.
Avec cette nouvelle version d’OPTYMO (pouvant aussi être enrichie par les modules « Optymo Compta » et « Optymo Alerte »), de nombreuses améliorations et nouveautés sont amenées, pour une utilisation d’Optymo permettant des gains de temps significatifs, une communication plus performante et fiable, une traçabilité améliorée.
Votre contact :
Christian BESSOUSDOUX
Responsable Département Production & Test
