IXXAT CANbridge NT 200/420 : Un pont / routeur prêt pour CAN FD
ISIT présente le CANbridge NT 200/420 d’IXXAT, un nouveau pont / routeur disposant de fonctionnalités avancées et notamment d’une connectivité CAN FD.
Pont / routeur configurable CAN-to-CAN avec support CAN FD

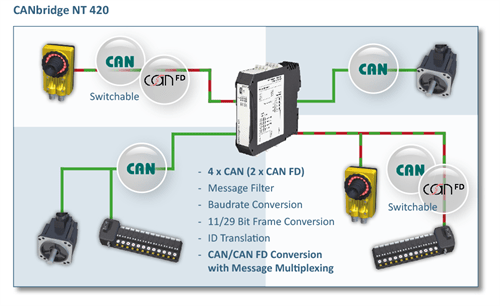

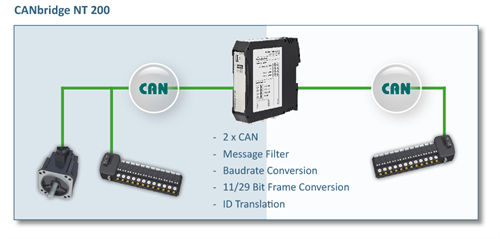

Le CANbridge NT est proposé en deux versions, NT 200 avec 2 canaux CAN classiques et NT 420 avec 4 canaux CAN, où 2 canaux peuvent être commutés entre CAN et CAN FD.
Les deux appareils permettent le couplage aisé des réseaux CAN (CAN FD), y compris de réseaux avec différentes vitesses de transmission ou formats de trame (identifiant 11/29 bits). Disposant d’un puissant microcontrôleur, le CANbridge NT peut effectuer un filtrage des messages, une translation d'ID et un multiplexage de données (requis pour la conversion de message CAN FD à CAN), autorisant ainsi le traitement des surcharges temporaires sur le bus CAN, sans perte de message quelque-soient les vitesses de transmission.
Comment ça marche ?
Contrairement à un répéteur CAN qui ne convertit que les signaux électriques, CANbridge NT reçoit complètement les messages CAN, qui peuvent ensuite être envoyés vers un autre réseau CAN ou CAN FD, selon des règles de filtrage préétablies, la conversion, le mappage de port ou les règles de multiplexage (principe du Store-Forward). En utilisant les tables de mappage, la réception / transmission du message est possible entre les 4 canaux.
À l'aide des règles de filtrage et de conversion, les messages CAN ou CAN FD peuvent être filtrés ou modifiés. Avec ces mécanismes, la charge du bus peut être réduite dans les réseaux individuels, en envoyant uniquement des messages qui intéressent le réseau destinataire. Le multiplexage de données permet par exemple la cartographie de données issues de trames CAN FD dans plusieurs messages CAN standard.
Pont / routeur configurable CAN-to-CAN avec support CAN FD
Le CANbridge NT est proposé en deux versions, NT 200 avec 2 canaux CAN classiques et NT 420 avec 4 canaux CAN, où 2 canaux peuvent être commutés entre CAN et CAN FD.
Les deux appareils permettent le couplage aisé des réseaux CAN (CAN FD), y compris de réseaux avec différentes vitesses de transmission ou formats de trame (identifiant 11/29 bits). Disposant d’un puissant microcontrôleur, le CANbridge NT peut effectuer un filtrage des messages, une translation d'ID et un multiplexage de données (requis pour la conversion de message CAN FD à CAN), autorisant ainsi le traitement des surcharges temporaires sur le bus CAN, sans perte de message quelque-soient les vitesses de transmission.
Comment ça marche ?
Contrairement à un répéteur CAN qui ne convertit que les signaux électriques, CANbridge NT reçoit complètement les messages CAN, qui peuvent ensuite être envoyés vers un autre réseau CAN ou CAN FD, selon des règles de filtrage préétablies, la conversion, le mappage de port ou les règles de multiplexage (principe du Store-Forward). En utilisant les tables de mappage, la réception / transmission du message est possible entre les 4 canaux.
À l'aide des règles de filtrage et de conversion, les messages CAN ou CAN FD peuvent être filtrés ou modifiés. Avec ces mécanismes, la charge du bus peut être réduite dans les réseaux individuels, en envoyant uniquement des messages qui intéressent le réseau destinataire. Le multiplexage de données permet par exemple la cartographie de données issues de trames CAN FD dans plusieurs messages CAN standard.
Configuration

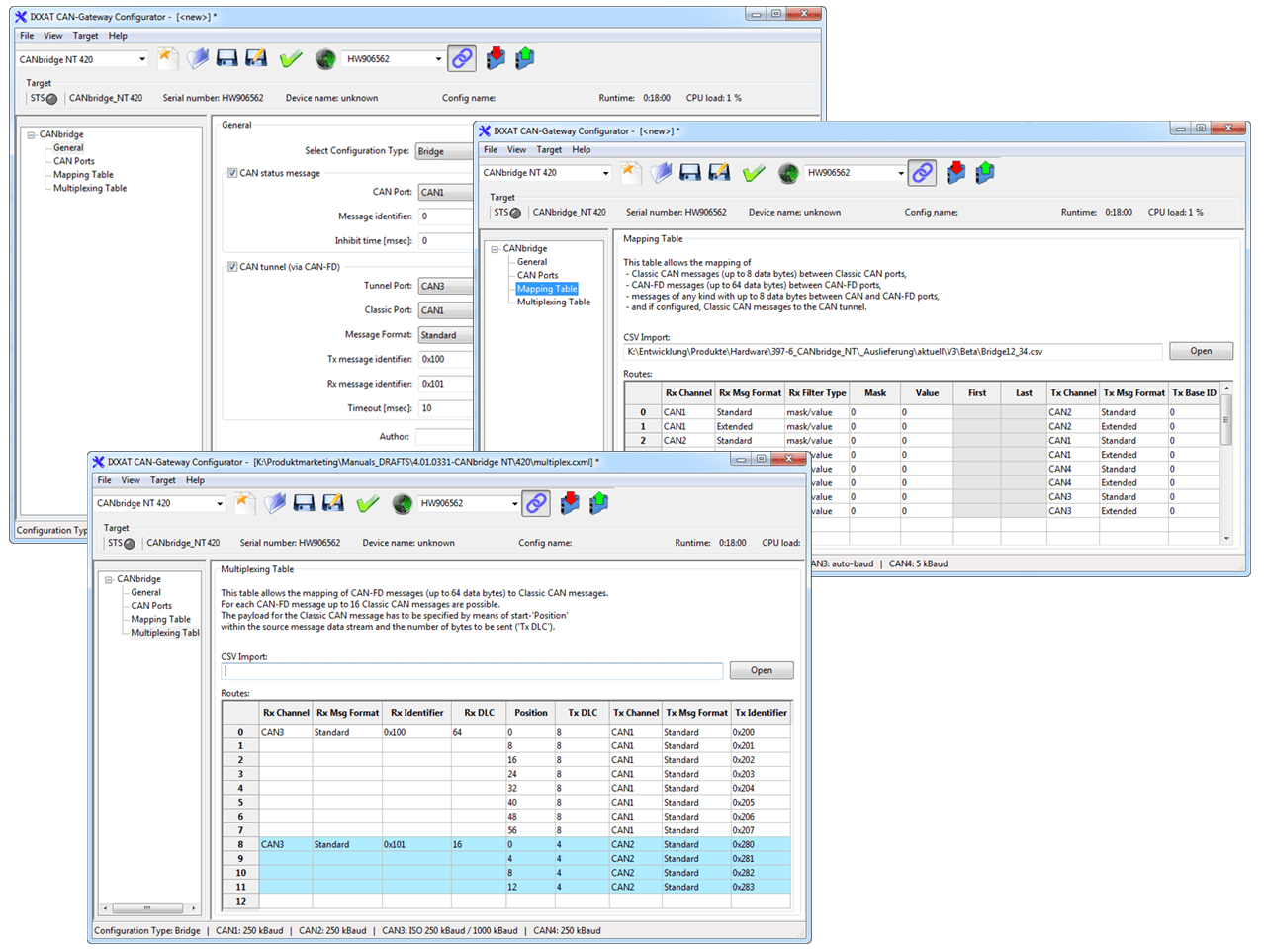

CANbridge NT se configure avec l'outil Windows inclus, permettant de définir des règles de filtrage, de mappage, de multiplexage ou de traduction très facilement, sans connaissance préalable des principes de programmation.
CANbridge NT se configure avec l'outil Windows inclus, permettant de définir des règles de filtrage, de mappage, de multiplexage ou de traduction très facilement, sans connaissance préalable des principes de programmation.
Caractéristiques
Avantages
- Jusqu'à 4 canaux CAN (2 CAN FD) dans un seul appareil
- Filtre puissant, translation d'ID, cartographie des données et fonctionnalité multiplex
- Configuration facile à l'aide d'un outil Windows
- Raccordement facile des systèmes et dispositifs CAN et CAN FD
- Économies de coûts grâce au câblage simple
- Permet l'expansion du système et les topologies arbre / étoile
- Augmentation de la fiabilité du système
- Protection des lignes par isolement galvanique
Partenaire historique d’ISIT, IXXAT est une marque d’HMS depuis 2015. IXXAT est un expert reconnu mondialement pour la communication basée sur la technologie CAN et propose une offre professionnelle pour les interfaces, outils d’analyse et de diagnostic et piles de communication.
ISIT fournit la formation et le support technique pour les produits de la Gamme IXXAT.
Contactez-nous pour plus d'information.
