CAN@net NT 200/420 : Pont et routeur CAN/CAN configurable avec prise en charge de CAN FD
Les CAN@net NT 200/420 facilitent le raccordement de réseaux CAN et CAN FD, avec la prise en charge des débits et des formats de trame différents (identifiants 11/29 bits). Ces bridges/routeurs intègrent des microcontrôleurs très performants pour le filtrage des messages, le filtrage d’IDs CAN et le multiplexage (par exemple pour la conversion de messages du CAN FD vers le CAN), ceci même avec un débit de données élevé, sans perte de messages.
Comment cela fonctionne-t-il ?
Contrairement à un répéteur CAN, qui traduit uniquement les signaux électriques, les messages CAN sont réceptionnés en totalité par le CANbridge NT et ensuite envoyés vers d'autres réseaux CAN ou CAN FD, selon des règles préétablies de filtrage, de conversion, la cartographie des ports (principe du Store-forward). En utilisant les tables de correspondance, la transmission et réception des messages est possible entre 4 canaux.
Avec l'aide du filtrage et des règles de conversion, les messages CAN ou CAN FD peuvent être filtrés ou modifiés. Grâce à ce mécanisme, la charge du bus peut être réduite dans certains tronçons du réseau, en envoyant uniquement des messages qui sont d'intérêt pour l'autre réseau. Le multiplexage de données permet de mapper les trames CAN FD dans de nombreux messages standard CAN.
Passerelle CAN-Ethernet :
En mode passerelle, il est possible d'accéder directement à CAN@net NT avec Windows, Linux, VxWorks ou QNX, ainsi que par des systèmes embarqués en utilisant un simple protocole ASCII ou bien un socket TCP/IP standard. En tant que passerelle CAN-Ethernet, CAN@net NT offre un accès simple et flexible à quatre bus CAN indépendants (dont deux CAN FD) via un réseau Ethernet local ou Internet.
Interface PC :
Avec le pilote VCI pour Windows inclus, CAN@net NT peut être utilisée comme toutes les interfaces PC CAN d’IXXAT. Avec CAN@net NT, tous les outils IXXAT basés sur VCI, tels que canAnalyser, ainsi que les applications spécifiques basées sur le pilote VCI peuvent être utilisées. Le pilote VCI CAN offre la possibilité de communiquer avec 128 périphériques CAN@net NT simultanément.

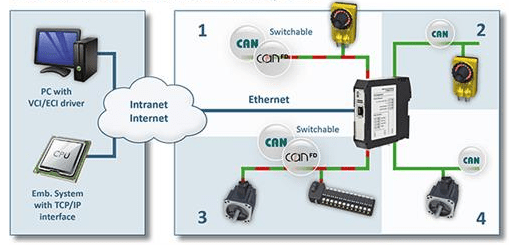

CAN@net NT 420 en mode « Gateway / Passerelle» ou « Interface PC »
Mode Bridge :
En utilisant jusqu'à quatre CAN@net NT 420 (deux CAN@net NT 200), un pont CAN-Ethernet-CAN peut être implémenté, avec chacun jusqu'à quatre canaux CAN indépendants (2 pour le CAN@net NT 200) par appareil. Le pont permet l'échange de messages CAN entre systèmes CAN sur de longues distances via TCP/IP, en utilisant les infrastructures Ethernet existantes. La segmentation des systèmes CAN augmente également la fiabilité et la sécurité en cas de défaillance de l'ensemble du système.
En utilisant jusqu'à quatre CAN@net NT 420 (deux CAN@net NT 200), un pont CAN-Ethernet-CAN peut être implémenté, avec chacun jusqu'à quatre canaux CAN indépendants (2 pour le CAN@net NT 200) par appareil. Le pont permet l'échange de messages CAN entre systèmes CAN sur de longues distances via TCP/IP, en utilisant les infrastructures Ethernet existantes. La segmentation des systèmes CAN augmente également la fiabilité et la sécurité en cas de défaillance de l'ensemble du système.

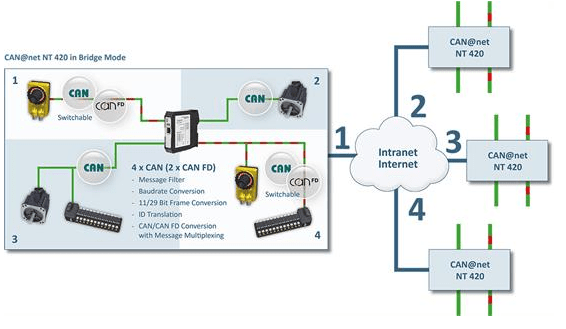

CAN@net NT 420 en mode « Bridge »
Fonctionnalités
- Jusqu'à 4 canaux CAN (2 CAN FD par appareil)
- Filtre puissant, conversion d’IDs, cartographie de données et fonction multiplexage
- L'exécution d'actions utilisant le déclenchement par le biais d'évènements "Action Rules"
- Support de MQTT pour une connexion facile au Cloud
- Niveau de sûreté configurable pour l'accès aux appareils (configuration et chargement du firmware)
- Configuration facile avec le logiciel gratuit pour Windows, via une interface USB ou Ethernet
- Conçu pour une utilisation dans les environnements difficiles
Avantages
- Couplage de systèmes et d'appareils CAN et CAN FD
- Coûts réduits grâce à un câblage simple
- Permet une extension du réseau et des topologies en étoile
- Augmente la fiabilité globale du système
- Protection de ligne par isolation galvanique

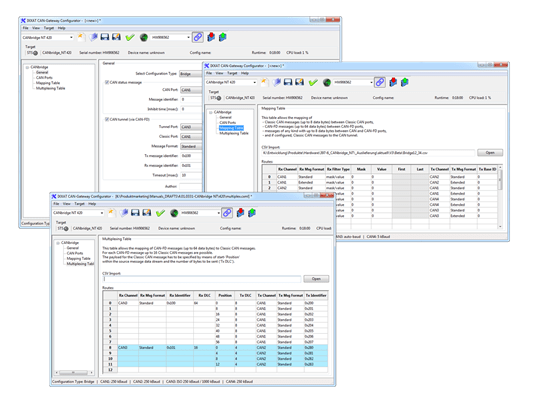

Configuration et mise à jour logicielle
La configuration du nouveau CAN@net NT et le téléchargement du firmware se font à l'aide d'un outil de configuration intuitif pour Windows, pouvant fonctionner via USB ou Ethernet. La configuration des règles de filtrage, de mappage, de multiplexage ou de conversion peut être réalisée très facilement, sans compétences en programmation.
La mise à jour logicielle permet aussi de bénéficier des dernières fonctionnalités offertes.
La configuration du nouveau CAN@net NT et le téléchargement du firmware se font à l'aide d'un outil de configuration intuitif pour Windows, pouvant fonctionner via USB ou Ethernet. La configuration des règles de filtrage, de mappage, de multiplexage ou de conversion peut être réalisée très facilement, sans compétences en programmation.
La mise à jour logicielle permet aussi de bénéficier des dernières fonctionnalités offertes.
Partenaire historique d’ISIT, IXXAT, une marque du groupe HMS, est un expert reconnu mondialement pour la communication dans les équipements d'automatisation industrielle. HMS conçoit des solutions de communication et de télégestion simples à utiliser et fiables, pour de nombreuses applications industrielles.
ISIT fournit la formation et le support technique pour les produits de la gamme IXXAT. Son équipe technique est à même de vous aider dans la mise en œuvre et la réalisation de votre applicatif ou produit au travers des interfaces PC/CAN d’IXXAT.
